XTR-1000型有紙記錄儀以獨特的熱打印記錄方式和**的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作。有紙記錄儀可連續記錄和數字打印。XTR-1000型的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。有紙記錄儀被**應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
有紙記錄儀主要性能及技術指標
1．輸入通道
?單點 雙點 三點 四點 五點 六點 八點
?每個通道的測量信號種類可由用戶自己設定也可在定貨時注明。[由廠方為用戶設定好]
2．通道隔離:
?輸入通道之間相互隔離，無干擾。
3．顯示功能:
?測量值的定點或巡回顯示
?設定參數顯示[在設定狀態下]
?報警提示符及提示燈
?時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能:
?采用進口固定式熱敏頭，無筆墨消耗，無筆位
?誤差，抗震動
?在100mm范圍內有800個熱印點
?對測量值進行趨勢記錄和數字記錄
?在記錄曲線同時打印標尺刻度及每個通道標記
?每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間:
?由鍵盤設定當前日期和時間
?即使掉電,也不影響正常計時
6．曲線遷移功能:
? 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能:
? 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
表一
信號種類 | 量程代碼 | 測量范圍 | |
電 | mA | 01 | 0～10mA |
mA | 02 | 4～20mA | |
mA開方 | 03 | 4～20mA開方 | |
電 壓 | mV | 11 | 0～20mV |
mV | 12 | 0～50mV | |
mV | 13 | 0～100mV | |
V | 14 | 0～5V | |
V | 15 | 1～5V | |
V開方 | 16 | 1～5V開方 | |
熱 | Pt100 | 21 | -50.0～550.0 °C |
Cu100 | 22 | -50.0～150.0 °C | |
Cu50 | 23 | -50.0～150.0 °C | |
遠傳壓力電阻 | 24 | 0～400Ω | |
熱 電 偶 | T | 31 | 0.0～400.0 °C |
E | 32 | 0～1000 °C | |
K | 33 | 0～1300 °C | |
S | 34 | 0～1750 °C | |
B | 35 | 500～1800 °C | |
關閉通道 | 00 | 該通道關閉 | |
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能:
? 提供六組繼電器接點輸出，由用戶任意組合使用
? 每個通道報警均可選擇上限、下限、差值上限、差值下限
? 每個通道的報警回差可設定，繼電器動作時有指示燈提示
? 繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊：
可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12．模擬量輸出：
可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．?dāng)?shù)字顯示及報警精度: ±0.2%F?S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．?dāng)?shù)字記錄精度: ±0.2%F?S
17． 輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗 18．功率消耗: 不大于30W
19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % R?H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ′ 144 ′ 200 mm
22．開孔尺寸: 138+1 ′ 138+1 mm
有紙記錄儀選型：
| 型號 | 型譜 | 說明 | |||||
XTR | 1001 | 1路輸入 | |||||
1002 | 2路輸入 | ||||||
1003 | 3路輸入 | ||||||
1004 | 4路輸入 | ||||||
1005 | 5路輸入 | ||||||
1006 | 6路輸入 | ||||||
1008 | 8路輸入 | ||||||
報警輸出 | B0 | 無 | |||||
B1 | 1路報警 | ||||||
B2 | 2路報警 | ||||||
B3 | 3路報警 | ||||||
B4 | 4路報警 | ||||||
B5 | 5路報警 | ||||||
B6 | 6路報警 | ||||||
通訊方式 | 0 | 無 | |||||
R | 串行通訊RS232 | ||||||
S | 串行通訊RS485 | ||||||
輸出信號 | X0 | 無 | |||||
X1 | 1路4~20mA | ||||||
X2 | 2路4~20mA | ||||||
饋電輸出 | 0 | 無 | |||||
V1 | 1路DC24V配電 | ||||||
V2 | 2路DC24V配電 | ||||||
供電方式 | 0 | AC220V供電 | |||||
W | DC24V 供電 | ||||||
選型須知：
注：
1、帶電流輸出功能的有紙記錄儀*多可同時接入六路信號
2、帶DC24V饋電輸出的有紙記錄儀*多可同時接入六路信號
3、帶F0值滅菌功能的有紙記錄儀*多可同時接入六路信號

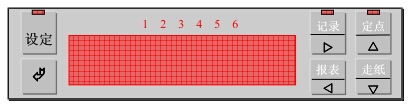

設定狀態下，數碼管依次顯示的內容：
工作原理及特點簡介
每路輸入信號經程控放大，24位分辨率A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU之間的干擾。使用高精度數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，有紙記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟件程序調校法，并實現了放大倍數的程控放大。出廠前廠方對各參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
顯示和記錄
顯示方式：
在測量狀態下，顯示通道號和測量值
在設定狀態下，顯示設定內容
在通道全部關閉是，顯示實時時間
六個指示燈為繼電器動作號碼提示燈
記錄方式

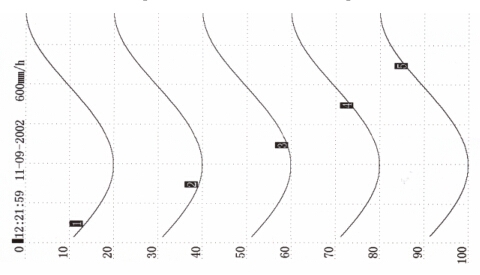

打印記錄曲線{記錄狀態，記錄指示燈亮}
打印設定參數[在記錄指示燈滅時，按“報表”鍵]
打印測量值數據[在記錄指示燈亮?xí)r，按“報表”鍵]
